La inspección de los sistemas de control de temperatura en horno industrial es crucial para asegurar la calidad de tu producto, considerando que es la mente maestra para controlar tu temperatura dentro de tu horno. Para realizar una inspección correcta debes identificar bien los elementos que conforman este circuito, controlador de temperatura, termopares y actuadores.
Sensor de temperatura
Verificar continuidad eléctrica.
Comparar lecturas con patrón de referencia.
Revisar instalación física y aislamiento.
Verificar que sean del mismo tipo el cableado, el termopar y la configuración (J,K,T,E)
Verificar la correcta instalación y condiciones fisicas
Controlador
Validar parámetros configurados (setpoints, alarmas, tipo de termopar, PID).
Realizar simulaciones de temperatura con equipos certificados
Probar respuesta ante desviaciones simuladas.
Confirmar comunicación con PLC o sistema de seguridad.
Verificar la calibración del dispositivo con laboratorios certificados.
Actuador
Revisar operación
Realizar simulaciones de temperatura con equipos certificados
Confirmar apertura/cierre correcto en pruebas funcionales.
Validar integridad mecánica y eléctrica.
La inspección sistemática del lazo de control de temperatura en hornos industriales no solo garantiza la precisión del proceso, sino que también protege la inversión en equipos y asegura la calidad del producto final.
¿Qué es un controlador de temperatura y como funciona?
El controlador de temperatura es el dispositivo encargado de recibir la señal de un termopar, compararla contra un valor de referencia (setpoint) y ejecutar acciones correctivas a través de un actuador (válvula, relé o resistencia).
En otras palabras, es la “mente maestra” que regula la temperatura dentro del horno industrial, asegurando que se mantenga estable y dentro de los parámetros definidos para garantizar calidad y seguridad.
Honeywell M7284
¿Qué son los sensores de temperatura de termopares y cómo funcionan?
Los termopares son sensores de temperatura utilizados en hornos industriales. Los termopares están formados por la unión de dos metales diferentes que, al exponerse a una diferencia de temperatura, generan una señal eléctrica proporcional.
El principio de operación se basa en el efecto Seebeck:
Dos metales distintos se unen en un punto llamado “unión caliente”.
Cuando esa unión se expone a una temperatura, se genera una diferencia de potencial eléctrico.
El controlador interpreta esa señal y la convierte en una lectura de temperatura.
En resumen, el termopar transforma energía térmica en una señal eléctrica que puede ser medida y controlada.
Los aspectos claves para revisar el buen funcionamiento de los termopares son la continuidad eléctrica, la compatibilidad de materiales y tipos de termopares, instalación física, comparación de lecturas haciendo simulaciones y verificando que esté protegido contra corrosión, vibración o sobrecalentamiento.
Los termopares son la base de la medición térmica en hornos industriales, su correcto funcionamiento garantiza que el controlador reciba información precisa y que el actuador ejecuta las acciones adecuadas.
¿Qué son los actuadores y cómo funcionan?
Los actuadores son dispositivos que convierten una señal de control en una acción física (Válvula de control). En un horno industrial, reciben la orden del controlador de temperatura y ejecutan la corrección necesaria para mantener el proceso dentro del rango establecido.
En pocas palabras, son el “brazo ejecutor” del sistema de control: transforman la decisión del controlador en movimiento, apertura/cierre o generación de calor.
Su funcionamiento es el siguiente:
El controlador detecta una desviación de la temperatura respecto al setpoint.
Envía una señal eléctrica al actuador.
El actuador responde físicamente: abre/cierra una válvula, activa un relé o regula una resistencia.
El cambio en el proceso corrige la desviación y estabiliza la temperatura
Los actuadores son el elemento que convierte la lógica del controlador en acción real dentro del horno. Su buen estado asegura que las correcciones de temperatura se ejecuten de manera precisa y confiable.

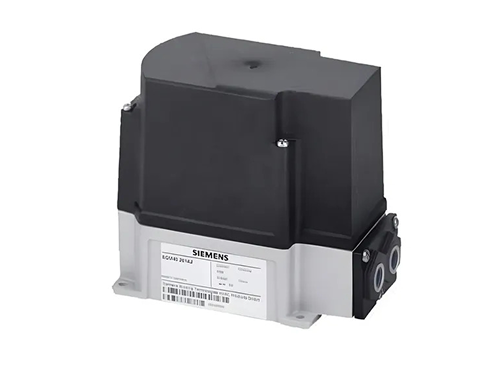

Siemens SQM40
