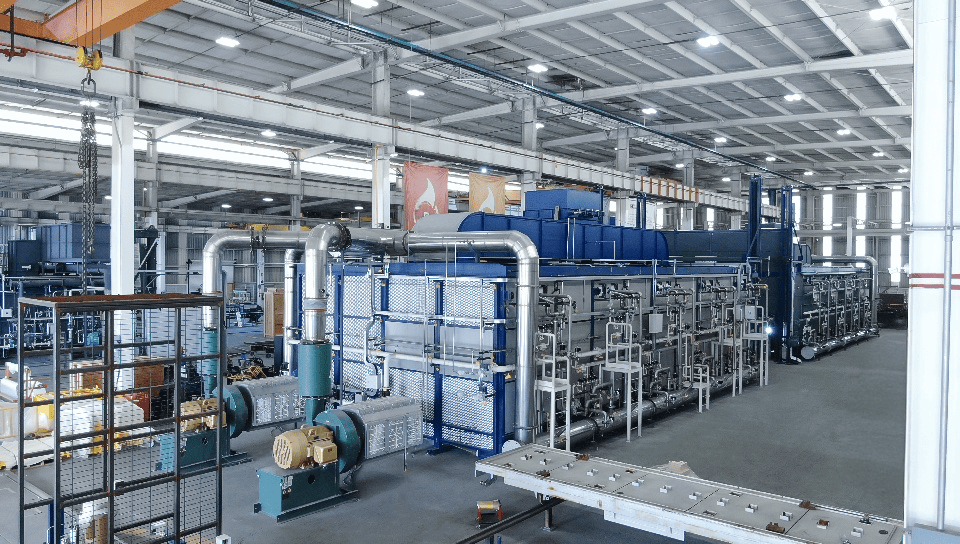

NUTEC Bickley está suministrando dos hornos shuttle a gas para uno de los fabricantes de sanitarios más reconocidos del mundo, una compañía que ha operado con hornos NUTEC Bickley durante décadas.
Estos no son los primeros hornos que hemos construido para esta operación, y esa continuidad se refleja en cada aspecto del proyecto: desde los parámetros del ciclo de cocción y el sistema de manejo de carros, hasta la arquitectura de combustión IMPS™ que se ha convertido en un estándar para sus operaciones.
Los dos hornos —uno para primera quema y otro para requema— operarán en las instalaciones de la compañía como parte de una expansión de capacidad que exige tanto precisión como confiabilidad comprobada.
Cocción de Sanitarios: Por Qué el Horno Tiene que Ser el Adecuado Los sanitarios se encuentran entre los productos cerámicos más exigentes en términos de cocción. Una taza de una sola pieza puede pesar 40 kg en estado verde y debe salir del horno con precisión dimensional, libre de grietas y con una superficie esmaltada que cumpla con los estándares visuales de una marca global.
La uniformidad de temperatura no es un aspecto secundario: es una variable determinante para el proceso. Las cargas de sanitarios son densas, tienen una gran masa térmica y presentan geometrías complejas. Lograr que el calor llegue a cada sección de cada pieza, en cada carro y ciclo tras ciclo, sin deformaciones, grietas ni variaciones de color, es un desafío que solo un horno diseñado específicamente para esta aplicación puede resolver de manera consistente.
Precisamente para eso fue desarrollada la plataforma de hornos shuttle de NUTEC Bickley. Y es también la razón por la que, después de miles de ciclos de cocción y varias generaciones de hornos, este fabricante continúa eligiéndonos.
El Proyecto: Dos Hornos, Un Mismo Estándar Los dos hornos comparten la misma especificación principal y están diseñados para funcionar como un conjunto dentro del flujo de producción de la planta: uno destinado a primera quema y el otro a requema.
Cada horno tiene capacidad para nueve carros efectivos dentro de la cámara , con una flota total de 36 carros que permite mantener ciclos continuos de carga, cocción y descarga sin interrupciones en la producción.
¿Cómo Están Construidos Estos Hornos? Estructura y Aislamiento La estructura del horno está fabricada con acero estructural de alta resistencia y cuenta con una construcción de pared de doble capa —un bastidor estructural interior y un revestimiento exterior— que ayuda a minimizar las temperaturas superficiales externas, manteniendo al mismo tiempo la integridad estructural durante años de ciclos térmicos continuos. El horno se fabrica en secciones modulares para facilitar su instalación y futuros trabajos de mantenimiento.
Las paredes están completamente revestidas con el sistema patentado de fibra cerámica Joint-Less™ de NUTEC Bickley , utilizando fibra HTZ de 9 pulgadas, clasificada para temperaturas de hasta 1,260°C (2,600°F).
La ausencia de juntas elimina posibles vías de transferencia de calor a través del revestimiento, lo que se traduce en mayor eficiencia térmica, temperaturas internas más uniformes y una vida útil superior en comparación con instalaciones convencionales de módulos.
La puerta utiliza la misma especificación de aislamiento e incorpora un mecanismo de elevación vertical con doble sello, cierres automáticos y enclavamientos de seguridad que impiden su apertura durante el ciclo de cocción.
Sistema de Combustión IMPS™: La Tecnología que Hace Posible la Uniformidad El corazón de estos hornos es el sistema patentado Integrated Multizone Pulsing System (IMPS™) 36 quemadores nozzle-mix de alta velocidad , distribuidos en pares alternados por encima y por debajo de la carga. Cada quemador cuenta con su propio sistema de ignición y seguridad, operando a través de 18 zonas independientes de control de temperatura .
En lugar de modular continuamente la potencia de los quemadores, IMPS™ alterna cada quemador o grupo de quemadores entre alta y baja potencia. Este método maximiza la energía cinética de cada flama, genera turbulencia y favorece la recirculación de gases a través de la carga, permitiendo alcanzar una alta uniformidad de temperatura sin depender de cantidades excesivas de aire. El resultado es una mejor transferencia de calor, menor consumo de combustible y un perfil de uniformidad que los sistemas convencionales de combustión difícilmente pueden igualar con este nivel de densidad de carga.
La especificación de uniformidad de temperatura refleja claramente este desempeño: durante la etapa crítica de sostenimiento a 1,180°C , la variación máxima de temperatura dentro del horno es de ±5°C . Ese es el estándar que NUTEC Bickley garantiza y en el que este fabricante ha confiado durante décadas.
Enfriamiento IMPS™ y Flexibilidad de Ciclo En un horno para sanitarios, el enfriamiento requiere el mismo nivel de ingeniería que el calentamiento. El sistema de enfriamiento IMPS™ utiliza dos sopladores de aire en paralelo con válvulas tipo mariposa automáticas, suministrando aire de enfriamiento a través de los quemadores y de boquillas específicas que operan por pulsos sincronizados con la programación de las zonas de combustión.
El segundo soplador se activa únicamente cuando es necesario —generalmente por debajo de 370°C—, reduciendo el consumo eléctrico durante las etapas en las que no se requiere su funcionamiento. Los diferentes modos de enfriamiento —Maximum, Normal, Slow y Burners-On— proporcionan a los operadores un control preciso sobre las velocidades de enfriamiento durante las inversiones del cuarzo y otros rangos críticos de temperatura a los que son sensibles los cuerpos cerámicos de los sanitarios.
Controles, Automatización y SCADA Operar dos hornos para sanitarios de alta capacidad las 24 horas requiere un sistema de control en el que los operadores puedan confiar plenamente y que, al mismo tiempo, facilite la producción. El sistema de estos hornos fue diseñado bajo esa premisa: arranque mediante un solo botón, pantallas HMI intuitivas y una plataforma SCADA completa
El resultado es un sistema en el que el horno ejecuta automáticamente el ciclo de cocción mientras el operador permanece informado, sin verse saturado de información: historial completo del proceso, alarmas claramente identificadas y todas las variables críticas disponibles de manera inmediata.
Sistema de Manejo de Carros: El Flujo de Producción Detrás del Ciclo de Cocción Un horno shuttle solo puede ser tan productivo como su sistema de manejo de carros. Con 36 carros circulando continuamente entre carga, cocción y descarga en dos hornos —24 horas al día, 7 días a la semana—, la capacidad de moverlos de forma eficiente, segura y sin interrupciones mecánicas no es un aspecto secundario. Es lo que determina si la capacidad de cocción del horno realmente se convierte en capacidad productiva.
El sistema suministrado para este proyecto fue diseñado bajo este mismo estándar. Un carro de transferencia semiautomático con sistemas integrados de carga y descarga desplaza lateralmente los carros entre las vías de los hornos y las posiciones de carga y descarga. Su operación se realiza mediante botones y cuenta con todos los enclavamientos de seguridad necesarios. Un segundo carro de transferencia electromecánico se encarga de los movimientos complementarios dentro de la configuración de vías, proporcionando la flexibilidad necesaria para gestionar simultáneamente el flujo de carros de ambos hornos sin generar cuellos de botella.
El elevador hidráulico es un elemento clave para la ergonomía de las operaciones de carga y descarga. Una vez que el carro se posiciona sobre el elevador, el operador puede bajarlo hasta alcanzar la altura de trabajo ideal, colocando la plataforma superior de un carro completamente cargado en una posición que facilite las tareas de carga y descarga de manera eficiente y segura. En una operación que procesa continuamente este volumen de piezas sanitarias pesadas, esto se traduce en mejoras significativas tanto en productividad como en las condiciones de trabajo de los operadores.
El sistema completo de vías —riel de 30 lb instalado a nivel de piso, con uniones a 45° para minimizar impactos al pasar de una sección a otra— incluye las vías de los hornos, las áreas de carga y descarga, los carros de transferencia y el elevador. Un sistema completo de cercado con puertas de acceso interbloqueadas cierra el perímetro de seguridad y detiene automáticamente el movimiento de los equipos cuando se detecta un acceso.
Todos los elementos del sistema —carros de transferencia, elevador, vías y cercado de seguridad— son diseñados, especificados y suministrados por NUTEC Bickley como parte integral del proyecto. El cliente no recibe simplemente un horno y una lista de componentes. Recibe un sistema completo de cocción diseñado para operar desde el primer día.
“Cuando un fabricante de este nivel —que ha operado con nuestros hornos durante décadas— regresa por dos equipos más, es la señal más clara de que nuestros sistemas han entregado resultados. Una y otra vez. Los sanitarios representan una de las aplicaciones cerámicas técnicamente más exigentes: la carga es pesada, los ciclos son largos y los estándares de calidad no permiten margen de error. Hemos dedicado años a dominar este proceso junto con nuestros clientes, perfeccionando la arquitectura de combustión, el diseño de los carros y las especificaciones de uniformidad de temperatura. Este proyecto no representa simplemente dos hornos más; es la continuación de una relación construida sobre resultados. Y es un estándar que asumimos con gran responsabilidad.”
— Alberto Cantú, VP Kilns for Ceramics and Advanced Materials, NUTEC Bickley
El Horno que un Fabricante de Clase Mundial Sigue Eligiendo Existen proveedores y existen socios estratégicos. La diferencia no se demuestra en el primer proyecto, sino en el quinto, en el décimo y en el que llega después de años de operación continua, cuando un fabricante que conoce perfectamente lo que significa un buen desempeño decide nuevamente en quién confiar para su próxima expansión.
La plataforma de hornos shuttle de NUTEC Bickley para sanitarios se ha ganado esa confianza a través del desempeño: ciclo tras ciclo, horno tras horno y planta tras planta. Combustión IMPS™, aislamiento Joint-Less™, sistemas de carros diseñados específicamente para el proceso y un equipo que entiende la aplicación desde sus fundamentos: todo esto forma parte de cada proyecto. Y es por eso que, cuando este fabricante necesitó dos hornos adicionales, volvió a elegir a NUTEC Bickley.
¿Está planeando ampliar su capacidad de cocción para la producción de cerámica o tierras raras? Hablemos de su próximo proyecto. → sales@nutec.com
